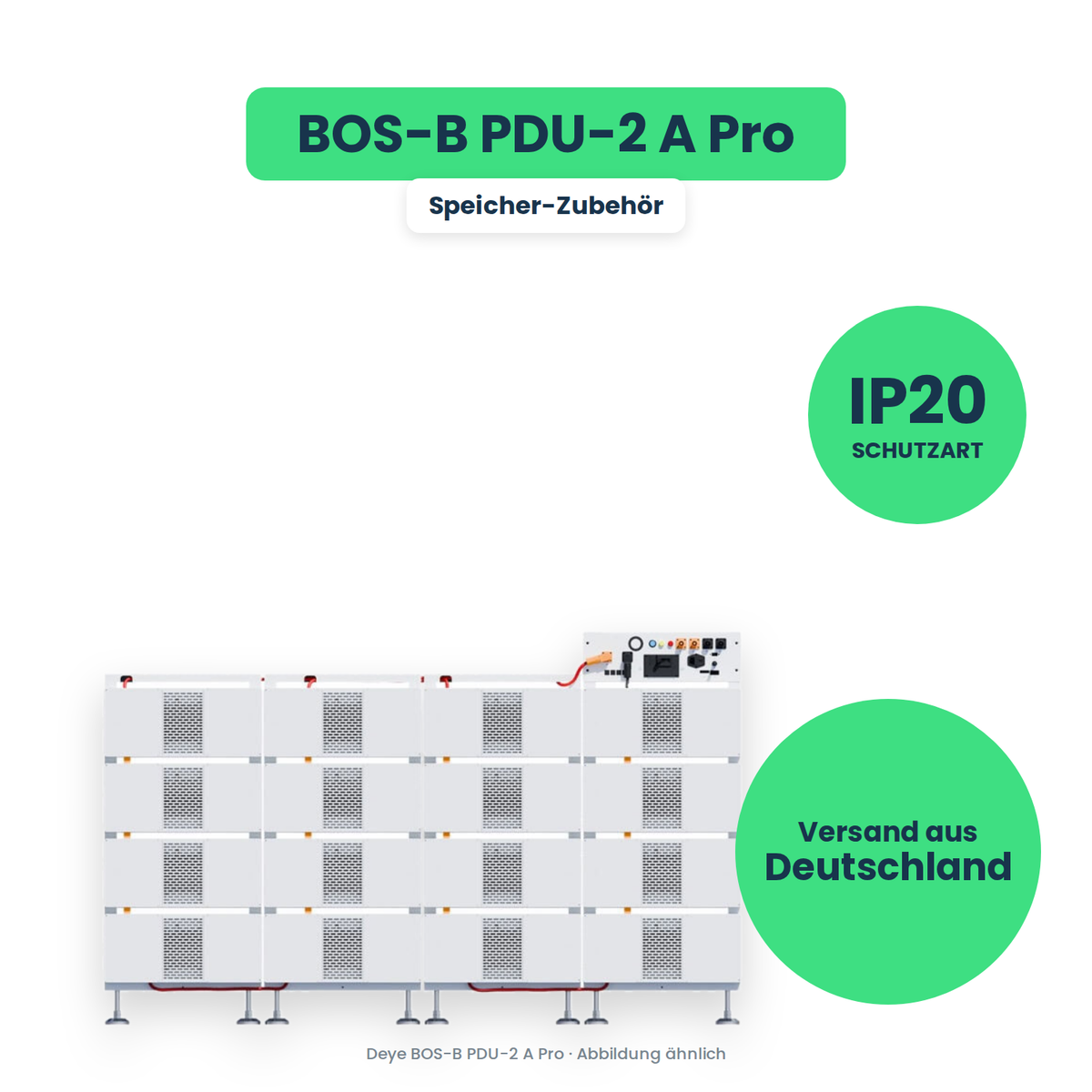

Deye BOS-B PDU-2 A Pro – le boîtier de commande haute tension pour clusters de batteries de la série BOS-B Pro

Dans une batterie professionnelle, tout converge en un seul point : c'est là que se rejoignent les pôles de tous les modules de batterie montés en série, que part la ligne vers l'onduleur, que se trouve le sectionneur, et que les mesures sont effectuées et transmises. Dans la série BOS-B Pro, ce point est la PDU-2 A Pro.

Le boîtier est conçu pour les grands modules de la série. Il fonctionne dans une plage de 200 à 1.000 V DC avec 180 A de courant nominal de charge et de décharge – le courant que transporte aussi le BOS-B Pack 16 A3. Il couvre ainsi toute la plage d'extension de cinq à seize modules en série, jusqu'au cluster BOS-B Pro-A3 de 819,2 V.

Un détail le distingue nettement du boîtier de commande BOS-A plus petit : il n'est pas alimenté en 12 V continu, mais nécessite sa propre alimentation en courant alternatif de 220 à 240 V. Il faut en tenir compte lors de la planification du lieu d'installation.

Tous les avantages en un coup d'œil

• Unité de commande haute tension centrale pour l'ensemble du cluster de batteries BOS-B Pro
• Tension de service de 200 à 1.000 V DC – couvre tous les niveaux d'extension documentés
• 180 A de courant nominal de charge et de décharge, adapté au BOS-B Pack 16 A3
• Deux paires de raccordement PCS : un cluster de batteries peut desservir deux onduleurs
• Sectionneur manuel pour mettre le rack hors tension
• Interface dédiée pour un arrêt d'urgence, compatible RS485 en plus
• Écran d'affichage de l'état de charge et des codes d'erreur directement sur l'appareil
• Voyants pour l'avertissement haute tension et l'alarme système

Ce que fait le boîtier en fonctionnement

Via B+ et B−, il réunit le pôle positif et le pôle négatif communs de la chaîne de batteries. Via COMM2, il alimente le premier module de batterie en 12 V continu et établit en même temps la liaison de données – la communication se poursuit ensuite le long de la chaîne de modules. Via PCS COM, il transmet les informations de la batterie à l'onduleur, qui y adapte sa stratégie de charge et de décharge.

L'écran indique l'état de charge et les codes d'erreur directement sur l'appareil. S'y ajoutent deux voyants : jaune pour l'avertissement de danger haute tension, rouge pour l'alarme en cas de défaut du système de batterie. L'interrupteur START active l'alimentation interne 12 V du boîtier de commande haute tension.

Deux onduleurs, plusieurs racks

Le boîtier dispose de deux paires de raccordement PCS, PCS1 et PCS2, chacune avec pôle positif et négatif. Un cluster de batteries peut ainsi être réparti sur deux entrées DC d'onduleurs – utile lorsque le courant de charge ou de décharge requis ne peut pas être absorbé par un seul appareil, ou lorsque l'installation est volontairement répartie sur deux unités de puissance.

Si l'installation dépasse un cluster, les boîtiers de commande sont reliés en série via IN COM et OUT COM : la sortie d'un boîtier va vers l'entrée du suivant. Deye indique jusqu'à 16 racks par PCS pour le module PCS de 125 kW.

Conditions à clarifier avant la commande

La PDU-2 A Pro ne fonctionne pas seule. Elle a besoin de modules de batterie BOS-B Pack 16 A3, d'un rack adapté et de l'électronique de puissance – en règle générale le module PCS de 125 kW, complété en option par un module MPPT pour le côté solaire. Aucune de ces pièces n'est incluse ici.

Deux points sont souvent négligés en pratique. Premièrement l'alimentation auxiliaire : en fonctionnement, le boîtier doit être raccordé à une tension alternative de 200 à 240 V avec 3 A et 50 à 60 Hz – un circuit protégé à cet effet doit figurer dans la planification du local technique. Deuxièmement la prise Ethernet du boîtier : selon la fiche technique, elle n'est pas encore développée fonctionnellement. Prévoyez la connexion via les interfaces documentées, pas via ce port.

Lieu d'installation et cadre réglementaire

L'indice de protection est IP20 – protection contre les corps solides à partir de 12 mm, aucune protection contre l'eau. Le boîtier doit être placé dans le même local technique sec et ventilé que les modules de batterie. Sa plage de température de fonctionnement de −20 à 60 °C est plus large que celle des cellules ; c'est donc la batterie qui reste déterminante pour le choix de l'emplacement.

Le boîtier est soumis à la pleine tension continue du cluster, plus de 800 V en configuration maximale. Le raccordement, la mise à la terre, la protection et la mise en service doivent être réalisés exclusivement par un électricien qualifié. Pour des installations de cette envergure, il faut en outre clarifier les conditions de raccordement du gestionnaire de réseau et la déclaration de l'installation – idéalement avant de commander le matériel.

Remarque : seule la control box est livrée. Les modules de batterie, le rack, le module PCS et les câbles de raccordement ne sont pas inclus. Une PDU-2 A Pro est nécessaire par cluster de batteries. Notez que le boîtier nécessite sa propre alimentation en courant alternatif en fonctionnement ; selon le fabricant, l'interface Ethernet n'est pas encore activée fonctionnellement.

Caractéristiques techniques : Deye – fiche technique solution ESS C&I 125kW-2,5MW (125kW PCS + 200kW MPPT + 500kW STS + BOS-B Pro-A3) (PDF)
