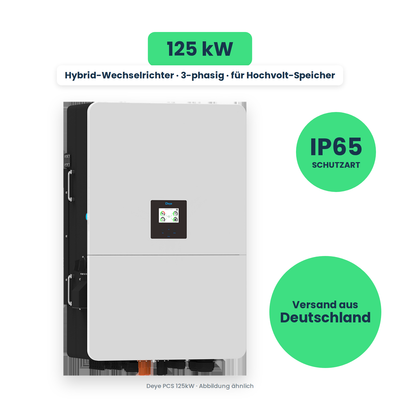

Deye PCS 125kW – onduleur de batterie bidirectionnel avec gestion d'énergie intégrée

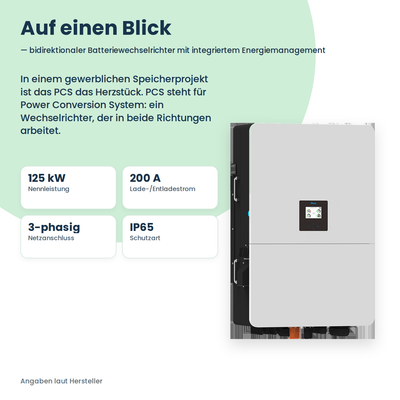

Dans un projet de stockage commercial, le PCS est l'élément central. PCS signifie Power Conversion System : un onduleur qui fonctionne dans les deux sens. Il transforme le courant alternatif du réseau en courant continu pour la batterie et le courant continu de la batterie en courant réseau – selon les besoins de l'installation à chaque instant.

Le Deye SUN-125K-PCS01HP3 délivre 125 kW et charge ou décharge jusqu'à 200 A. Il fait partie de la solution Deye C&I-ESS de 125 kW à 2,5 MW et fonctionne avec les racks de batteries BOS-B-Pro-A3 ; jusqu'à 16 racks peuvent être exploités sur un PCS. Pour les installations PV s'ajoute le module MPPT de 200 kW, pour le fonctionnement de secours le module STS de 500 kW.

Ce qui est surtout intéressant pour la planification, c'est ce qu'il n'est pas nécessaire d'acheter en plus : la limitation d'injection et la gestion programmée sont déjà intégrées dans l'appareil. Une armoire EMS séparée devient ainsi superflue dans de nombreux projets.

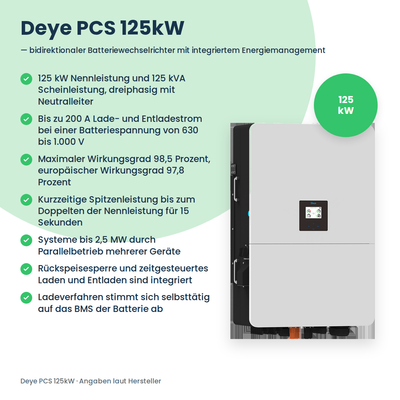

Tous les avantages en un coup d'œil

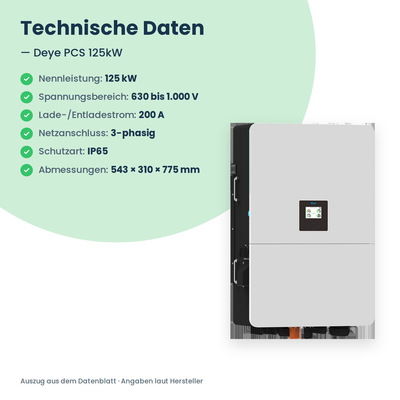

• 125 kW de puissance nominale et 125 kVA de puissance apparente, triphasé avec neutre
• Jusqu'à 200 A de courant de charge et de décharge pour une tension de batterie de 630 à 1 000 V
• Rendement maximal de 98,5 pour cent, rendement européen de 97,8 pour cent
• Puissance de crête jusqu'au double de la puissance nominale pendant 15 secondes
• Systèmes jusqu'à 2,5 MW grâce au fonctionnement en parallèle de plusieurs appareils
• Limitation d'injection et charge/décharge programmées intégrées
• Le processus de charge s'adapte automatiquement au BMS de la batterie
• Indice de protection IP65 – l'emplacement ne doit pas forcément être intérieur
• Communication via Wi-Fi, RS485, CAN et raccordement de compteur
• Nombreuses homologations réseau, dont VDE-AR-N 4105 et EN 50549

Bidirectionnel signifie : un appareil au lieu de deux

Un onduleur PV ordinaire ne connaît qu'un sens – des panneaux vers le réseau. Un système de stockage a besoin des deux. Le PCS assure la charge et la décharge avec la même électronique de puissance et change de sens en cours de fonctionnement.

La puissance et le courant nominaux sont presque identiques dans les deux sens : 189,4 A côté entrée, 181,2 A côté sortie en 220/380 V ou 230/400 V. Pour les pics de charge, le double de la puissance nominale est disponible pendant 15 secondes – utile lorsqu'un gros moteur démarre et que le prélèvement sur le réseau doit malgré tout rester sous la limite convenue.

Gestion d'énergie sans armoire supplémentaire

Deux fonctions habituellement assurées par un système de gestion d'énergie distinct sont déjà intégrées. La limitation d'injection – souvent appelée injection zéro – empêche que le courant de la batterie ou de l'installation PV ne s'écoule involontairement vers le réseau public. C'est obligatoire partout où le raccordement réseau n'autorise pas l'injection ou lorsque celle-ci n'est pas intéressante économiquement.

La gestion programmée définit les heures de charge et de décharge. Combinée à un compteur raccordé, elle permet d'écrêter les pics de charge et de profiter des différences de prix selon les heures de la journée. Pour des ensembles plus importants comprenant plusieurs PCS, un EMS de niveau supérieur reste utile – pour des unités isolées, l'appareil suffit.

Côté batterie et interaction avec le BMS

Le PCS fonctionne avec des batteries lithium-ion dans une plage de tension de 630 à 1 000 V et dispose d'une entrée batterie. Il adapte automatiquement la stratégie de charge au BMS, c'est-à-dire à l'électronique qui surveille les tensions des cellules, les températures et les courants dans le rack de batteries. Le BMS définit les limites admissibles, le PCS les respecte – aucune courbe de charge manuelle n'est nécessaire.

Associé aux racks BOS-B-Pro-A3, cela donne par cluster environ 257 kWh d'énergie système, dont environ 231 kWh utilisables. Un PCS prend en charge jusqu'à 16 racks.

Installation, refroidissement et homologation réseau

Avec l'IP65, le module est étanche à la poussière et protégé contre les jets d'eau, il peut donc être installé en extérieur. Le refroidissement se fait par air forcé régulé ; le niveau sonore reste inférieur à 75 dB. La plage de fonctionnement est large, à partir de 45 °C l'appareil réduit sa puissance. Les dimensions de 543 × 310 × 775 mm pour 81,86 kg correspondent au format des autres modules de la gamme.

Côté réseau, l'appareil est notamment homologué selon VDE-AR-N 4105, EN 50549, IEC 61727 et IEC 62116 – conforme aux normes européennes en vigueur. La durée de garantie est de 5 ou 10 ans selon le lieu d'installation définitif ; les conditions de garantie de Deye font foi.

Remarque : le PCS est un module de la solution Deye C&I-ESS et ne fonctionne qu'avec des racks de batteries compatibles. Pour l'intégration PV directe, un module MPPT est également nécessaire, pour le fonctionnement de secours et en îlotage un module STS. Le dimensionnement, l'étude de compatibilité réseau, la déclaration auprès du gestionnaire de réseau et la mise en service doivent être confiés à une entreprise spécialisée.
