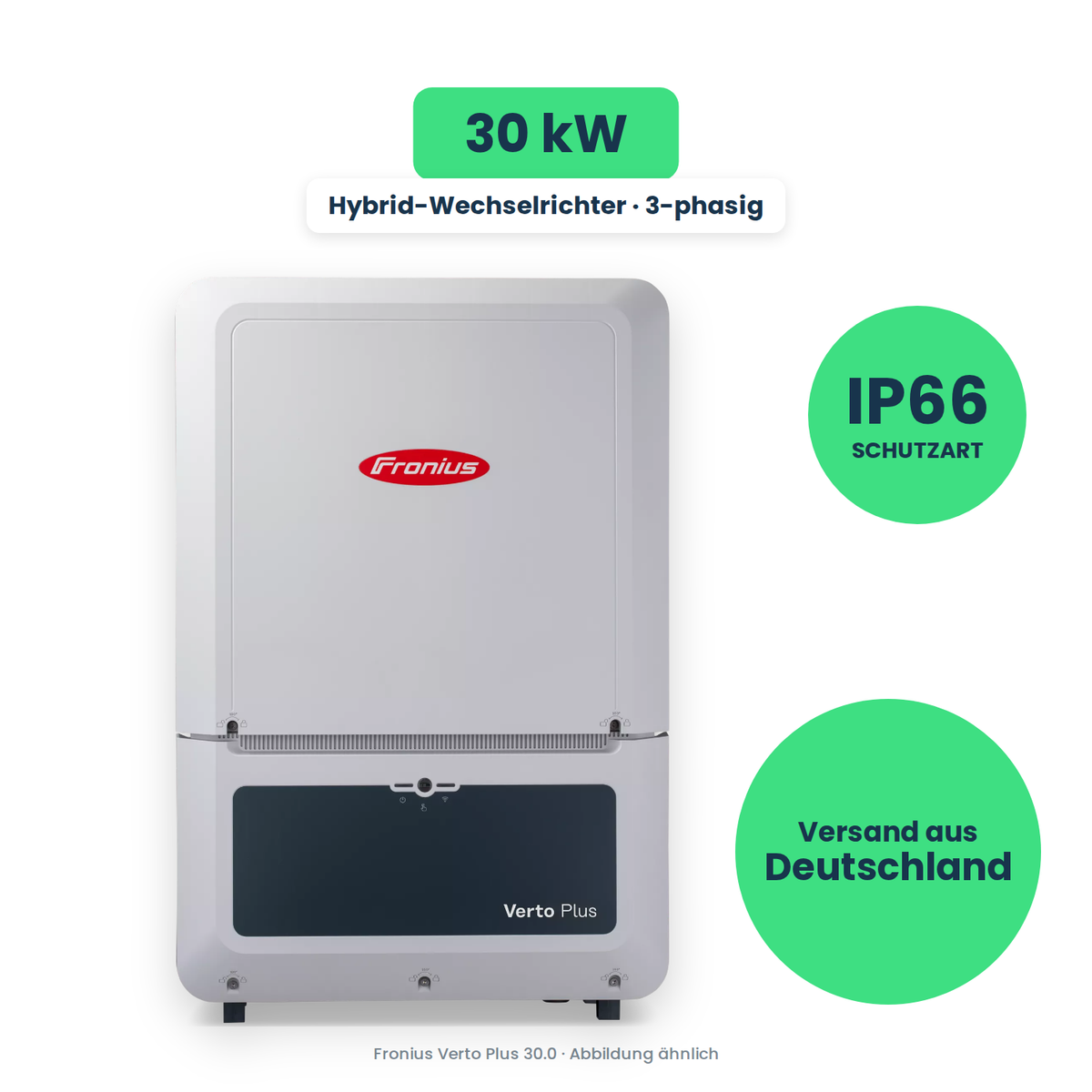

Fronius Verto Plus 30.0 – près de 30 kW pour les grandes toitures avec stockage

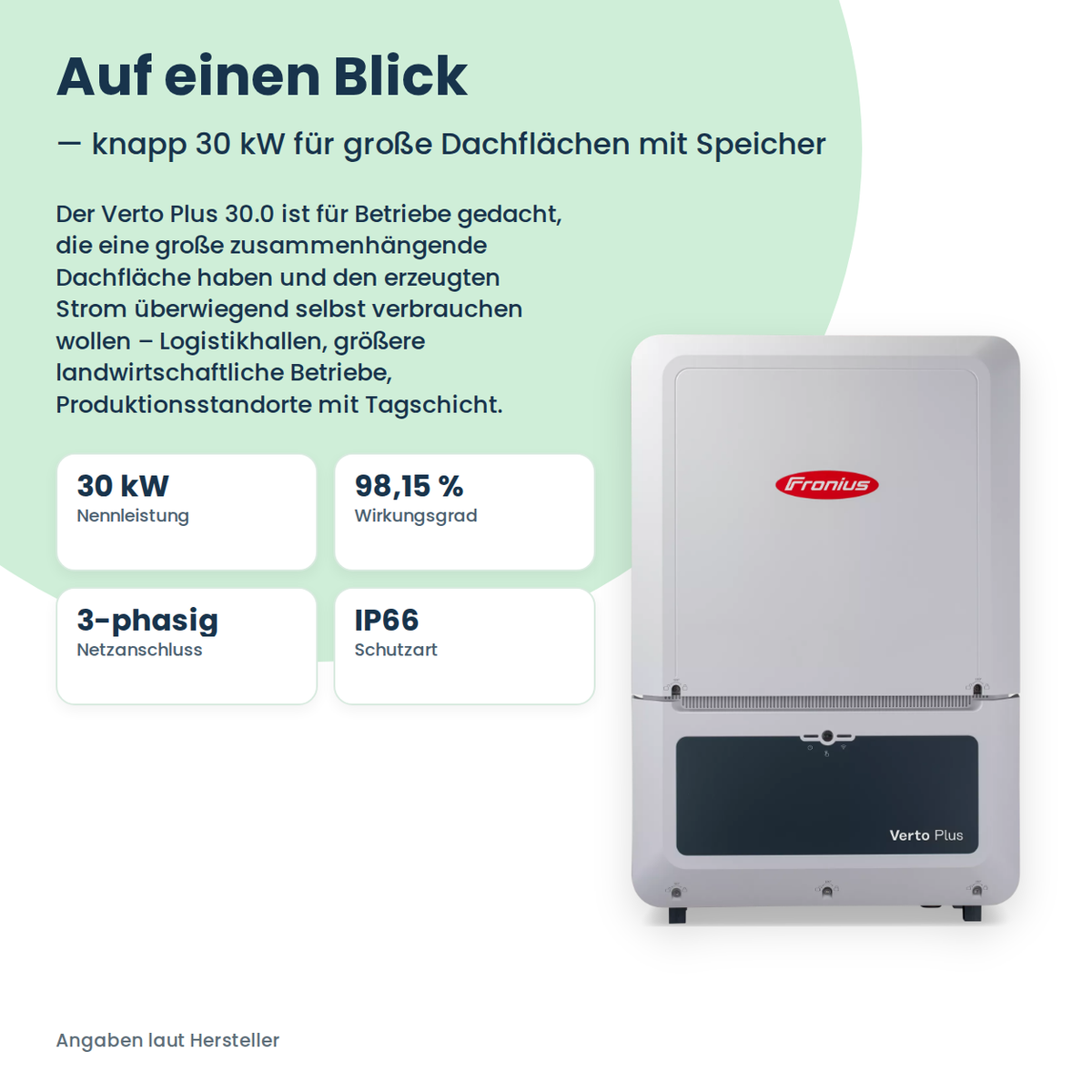

Le Verto Plus 30.0 est destiné aux entreprises disposant d'une grande surface de toiture d'un seul tenant et souhaitant consommer elles-mêmes la majeure partie de l'électricité produite – halls logistiques, grandes exploitations agricoles, sites de production travaillant en journée.

Un chiffre est à connaître : la puissance AC nominale est de 29.990 W, et non de 30.000 W tout rond. Ces 10 watts de différence sont voulus – de nombreux régimes de subsides et de raccordement fixent des seuils à exactement 30 kW. Pour le dimensionnement, vous calculez donc avec 29,99 kW.

Vous pouvez raccorder jusqu'à 45.000 Wc de panneaux. Le raccordement batterie est présent d'usine, ce qui fait de l'appareil un onduleur hybride : il injecte et charge une batterie directement côté courant continu.

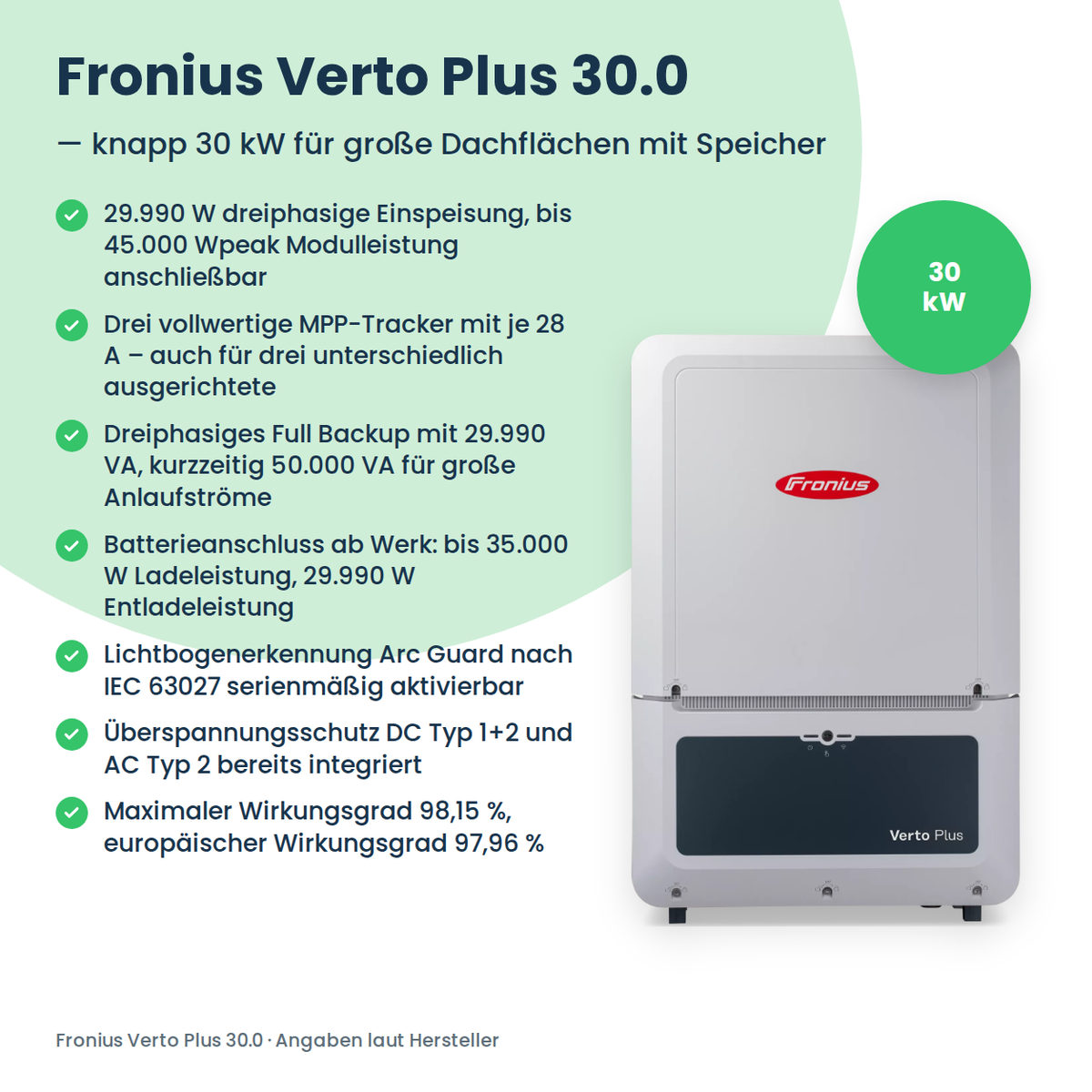

Tous les avantages en un coup d'œil

• 29.990 W d'injection triphasée, jusqu'à 45.000 Wc de puissance de panneaux raccordable
• Trois trackers MPP à part entière de 28 A chacun – y compris pour trois pans de toiture d'orientations différentes
• Full backup triphasé de 29.990 VA, brièvement 50.000 VA pour les forts courants de démarrage
• Raccordement batterie d'usine : jusqu'à 35.000 W en charge, 29.990 W en décharge
• Détection d'arc Arc Guard selon IEC 63027 activable de série
• Protection contre les surtensions DC type 1+2 et AC type 2 déjà intégrée
• Rendement maximal de 98,15 %, rendement européen de 97,96 %
• Wi-Fi, LAN, enregistreur de données et serveur web intégrés – Solar.web et Modbus sans matériel supplémentaire
• IP66 et −25 à +60 °C, homologué pour le montage intérieur et extérieur
• Fabriqué en Autriche

Raccordement et qualité du réseau

Les chaînes de panneaux sont raccordées via six connecteurs Stäubli MC4, deux par tracker MPP, la batterie via une entrée DC dédiée. Côté réseau, 43,5 A circulent par phase à 400 V en fonctionnement nominal – le câble d'alimentation et la protection doivent être dimensionnés en conséquence. Sont admises des sections de 4 à 35 mm² en cuivre ou en aluminium.

Le taux de distorsion harmonique inférieur à 1 pour cent est remarquable. Il décrit la pureté de l'onde sinusoïdale générée par l'onduleur. Une valeur faible signifie moins d'harmoniques dans le réseau de l'entreprise – important lorsque des appareils de mesure sensibles ou de nombreux variateurs de fréquence sont raccordés au même réseau.

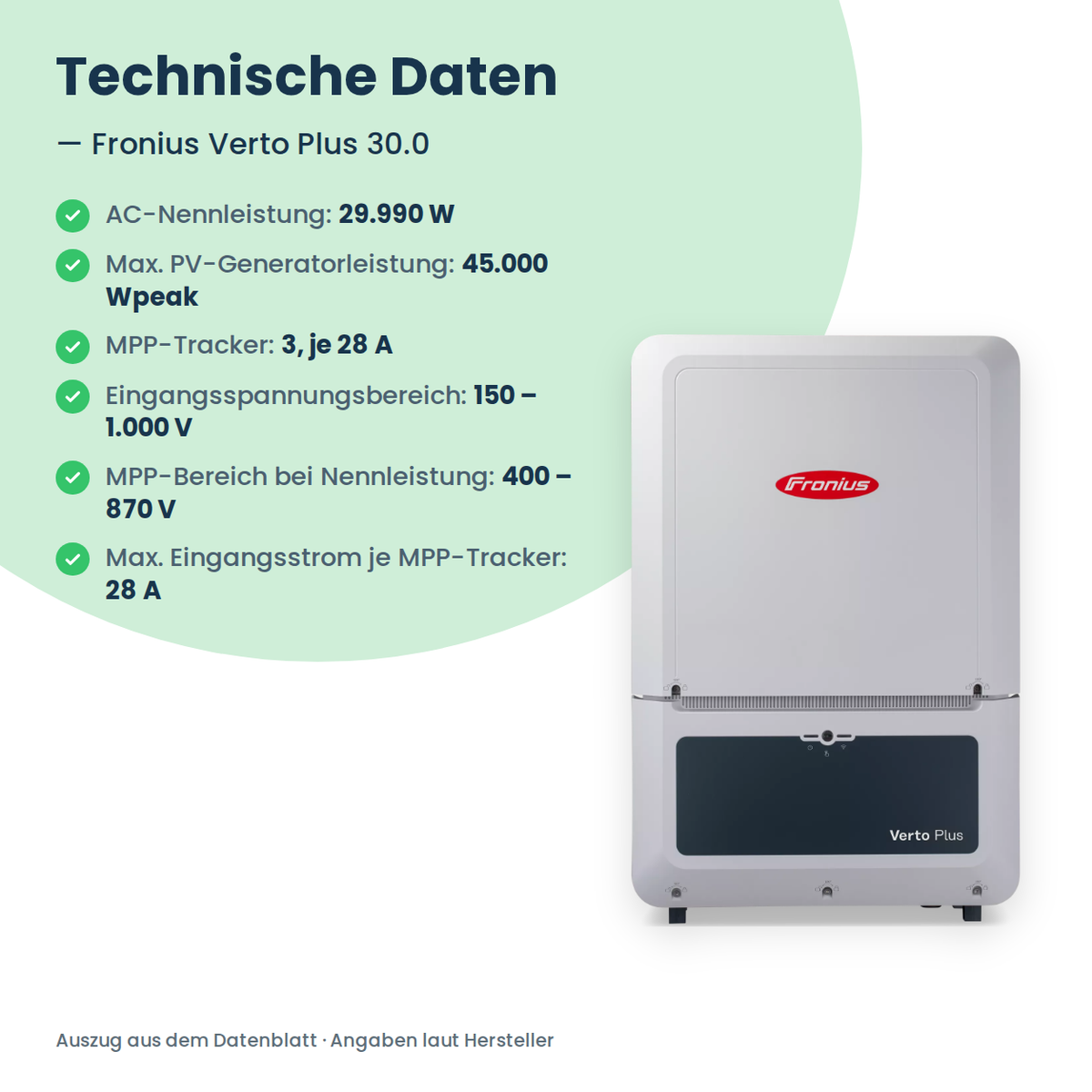

Répartir 45 kWc : les limites par tracker

Trois trackers MPP régulent chacun un groupe de panneaux indépendamment à son meilleur point de fonctionnement. Chacun supporte 28 A de courant d'entrée, 50 A de courant de court-circuit et au maximum 20.000 Wc de puissance de panneaux. Pour l'ensemble de l'onduleur, la limite de courant de court-circuit est de 150 A.

Comme un tracker est plafonné à 20.000 Wc, les 45.000 Wc du 30.0 doivent être répartis sur les trois trackers – deux ne suffisent pas mathématiquement. L'onduleur transmet jusqu'à 39.000 W de puissance continue utilisable, dont une partie peut aller vers la batterie. À puissance nominale, la plage de tension se situe entre 400 et 870 V.

Full backup : ce qui fonctionne réellement en mode secours

Avec une batterie raccordée, le Verto Plus 30.0 assure en cas de coupure l'alimentation triphasée du bâtiment : 29.990 VA en continu, jusqu'à 50.000 VA pendant dix secondes au maximum. Une charge déséquilibrée des phases de 50 A, brièvement 72,5 A, est admissible.

La part qui arrive réellement dépend de deux éléments que l'onduleur ne fournit pas : la puissance de la batterie et un dispositif externe de commutation de réseau qui sépare le bâtiment du réseau public. Une batterie sous-dimensionnée ne fournit pas la puissance de pointe, même si l'onduleur en est capable. La commutation dure environ 11 secondes.

Stockage, déclaration et exploitation

L'entrée batterie supporte 50 A entre 150 et 700 V. Le 30.0 charge jusqu'à 35.000 W – plus qu'il n'injecte dans le réseau – et décharge jusqu'à 29.990 W. Sont compatibles Fronius Reserva et Reserva Pro ainsi que BYD Battery-Box HVM, HVS, HVM+, HVS+ et HVB.

Pour les installations de cette taille, les conditions de raccordement du gestionnaire de réseau s'appliquent. Le Verto Plus est conforme aux normes européennes en vigueur, notamment EN 50549-1/-2 et IEC 63027. Le dimensionnement, le raccordement et la mise en service sont réalisés par une entreprise d'électricité qualifiée ; renseignez-vous sur les règles locales de déclaration.

En un coup d'œil

Côté DC / entrée solaire

Remarque : la batterie domestique, le smart meter et le dispositif de commutation de réseau ne sont pas inclus. La puissance nominale est de 29.990 W – si un appel d'offres ou un régime de subsides exige exactement 30 kW, vérifiez la formulation avant de commander.

Caractéristiques techniques : Fronius – fiche technique Fronius Verto Plus 15.0 - 33.3 kW (DE) (PDF)
